装备型号

SI5020I-16TS-L

SI5020I-8TS-L

SI5020I-8TS-L-DC

SI5020I-8TS-L-AC

SI5020I-8TS-L-PWR

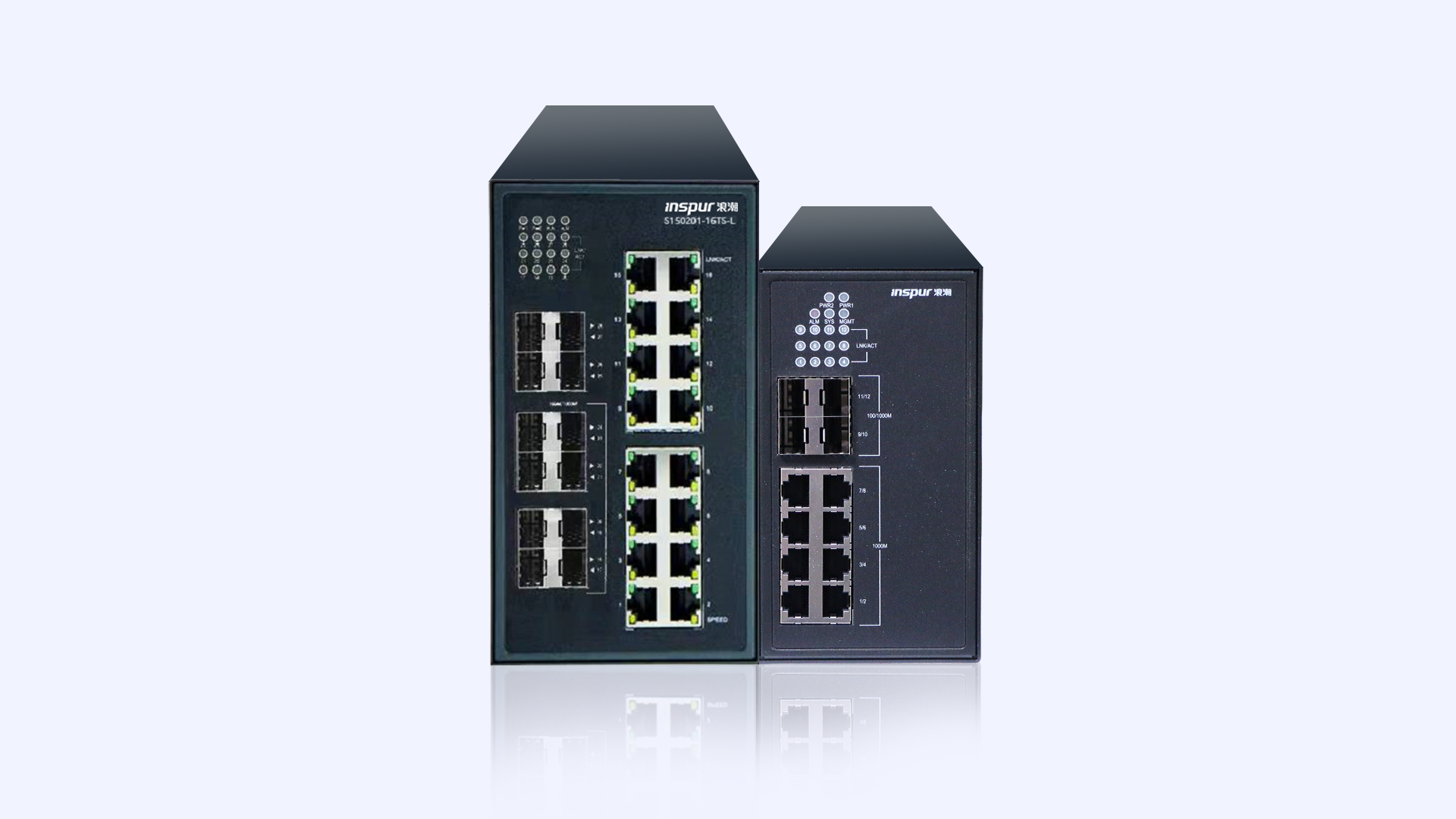

产品形貌

支持12个千兆SFP光上行口，16个千兆RJ45电下行口

全金属外壳，无电扇散热设计，IP40防护

支持4个千兆SFP光上行口，8个千兆RJ45电下行口

全金属外壳，无电扇散热设计，IP40防护

尺寸（宽×高×深）

123 × 177 ×155 mm（有散热片）

80 × 150 × 130 mm

重量

<2KG

1KG

装置方法

卡轨、壁挂或机架托盘式装置

平均无故障事情时间（MTBF）

35年

事情电压

DC12/24/48V（双输入，输入规模：9.6~60VDC）

DC12/24V（双输入，输入规模：9~36VDC）

额定输入：100-240VAC，110/220VDC，（输入规模85~264VAC，88~300VDC）

48VDC POE正常事情电压：

45~57VDC----IEEE802.1af

50~57VDC----IEEE802.1at

功耗

<20W

<9W，POE款型最大输出240W

事情温度

-40℃~+85℃

存储温度

-40℃~+85℃

相对湿度

5%~95%，无凝聚

MAC地址表

16K，自动学习

8K，自动学习

数字输入

支持两路数字输入。数字输入支持状态1和状态2两个状态：

状态1：输入电压为13～30V。

状态2：输入电压为-30V～1V。

最大输入电流6mA

直流款型和交流款型支持一起数字输入；POE款型支持两路数字输入。

数字输入支持状态1和状态2两个状态：

状态1：输入电压为13～30V。

状态2：输入电压为-30V～1V。

最大输入电流6mA

继电器告警接口

1个单刀双掷告警接口（支持掉电、装备故障等告警）

Console

1个RJ45管理接口

规格特征

交流模式

存储转发模式（Store and Forward）

转发帧长

知足突发视频类传输服务质量要求，支持最大帧长9712bytes

转发时延

时延小于10us，颤抖时延小于1us；

风暴抑制

支持广播、组播和DLF的风暴抑制

控制方法：基于端口

端口环路检测

支持当发明环路时，自动关闭端口，当环路扫除时，自动恢复端口�？梢陨柚弥芷谛约觳槭奔�

组播功效

支持IGMP Snooping（V1、V2、V3），支持组播过滤和未知组播扬弃，支持静态组播组

天生树协议

支持天生树、多天生树和快速天生树

工业级环网协议

支持G.8032（ERPS），最多支持255个环，每个环最多支持1024个装备

支持IEC62439-2（MRP），最多支持8个环，每个环最多支持50个装备

环网自愈时间小于20ms

端口汇聚

支持最多14个聚合组

每个聚合组最多8个端口

支持基于MAC和IP的负载平衡模式

镜像

支持多对一的端口镜像，即多个源端口，一个镜像端口

支持端口输入和输出的划分镜像

支持基于流的镜像

MAC地址

支持基于端口关闭或者开启MAC地址学习

支持MAC地址的添加、删除、审查统计功效

支持基于端口的MAC地址学习数目限制，规模1~255

支持MAC地址锁定功效，榨取其它地址学习

流控

全双工模式下支持IEEE 802.3x流控

半双工模式下支持背压式流控

VLAN

支持4094个并发VLAN

802.1Q Tag VLAN、GVRP

支持QinQ

支持TPID设置

高级特征

QoS和ACL

支持CoS、DSCP到外地优先级的映射

支持端口信任模式

支持信任外地优先级、CoS、DSCP优先级

支持基于端口使用VLAN、SMAC、DMAC优先级覆写CoS、行列优先级

支持基于全局的行列调理

支持每个端口8个输出行列

支持行列调理算法：SP（Strict Priority）、WRR（Weighted Round Robin）、DRR、1SP+7WRR/DRR、2SP+6WRR/DRR、3SP+5WRR/DRR、4SP+4WRR/DRR，

支持流统计

支持基于流的镜像、限速、重定向、变换VLAN、修改802.1P、COS、DSCP、IP Precedence和内部优先级

基于标准IP、扩展IP、MAC IP、ARP的ACL

带宽控制

限速规模：百兆口1~100Mbps，千兆口1~1000Mbps

支持基于VLAN的限速

支持基于端口入限速和基于报文类型和行列优先级的流限速

支持端口出偏向流量整形

清静特征

支持AAA用户分级管理和口令�；�

支持Radius认证

支持TACACS+认证

支持MAC地址与端口绑定

支持PPPoE Agent

支持dot1x协议

支持�；ざ丝�

管理特征

系统管理

支持下令行接口（CLI）设置

支持中英文双语下令行资助信息

支持4094个VLAN

支持Telnet远程设置

支持通过Console口设置

支持多个SSH V2客户端远程设置

支持RMON（Remote Monitoring）1、2、3、9组MIB

支持SNMP V1/V2c/V3

支持系统日志

支持告警信息接纳继电器输出方法、Trap输出方法、Syslog输出方法

支持Keepalive报告

时间管理

支持时区管理；支持时间的修改；支持夏令时；支持SNTP协议客户端，同步系统时间；支持网络时间协议NTP

DHCP

支持DHCP Snooping，DHCP Server（支持option43），DHCP Client，支持DHCP Snooping option61、82/DHCP Relay option82特征

使命调理

支持系统周期性或者指准时间运行使命

容错冗余

支持系统的过失报告

支持当系统爆发严重过失时，快速恢复

认证

切合相关认证标准

IEEE 802.3

IEEE 802.3u for 100BaseT(X) and 100Base FX

IEEE 802.3ab for 1000BaseT(X)

IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

IEEE 802.3x for Flow Control

IEEE 802.1d for Spanning Tree Protocol

IEEE 802.1w for Rapid STP

IEEE 802.1s for MSTP

IEEE 802.1q for VLAN Tagging

IEEE 802.1p for Quality of Service

IEEE 802.1X for Security

IEEE 802.3ad for Port Trunk with LACP

IEC61000-4-2（ESD）：SI5020I-16TS-L：±8kV接触放电，±15kV空气放电

SI5020I-8TS-L： ±6kV接触放电，±8kV空气放电

IEC61000-4-3（RS）：SI5020I-16TS-L：20V/m（80~1000MHz）

SI5020I-8TS-L：10V/m（80~1000MHz）

IEC61000-4-4（EFT）：SI5020I-16TS-L：电源线：±4kV；数据线：±10kV

SI5020I-8TS-L：电源线：±4kV；数据线：±4kV（5kHz，100kHz）

IEC61000-4-5（Surge）：SI5020I-16TS-L：电源线：CM±4kV/DM±2kV；数据线：±4kV

SI5020I-8TS-L：电源线：CM±6kV/DM±6kV；数据线：CM±4kV

IEC61000-4-6（射频传导）：10V（150kHz~80MHz）

IEC61000-4-8（工频磁�。�100A/m一连；1000A/m，1s to 3s

IEC61000-4-9（脉冲磁�。�1000A/m

IEC61000-4-10（阻尼振荡）：100A/m

IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV

IEC61000-4-16（共模传导）：30V一连；300V，1s

FCC Part 15/CISPR22（EN55022）：Class A

IEC61000-6-2（通用工业标准）

IEC60068-2-6（抗振动）

IEC60068-2-27（抗攻击）

IEC60068-2-32（自由着落）
